超详细！数控花键轴铣床各组成部件功能特点全解析
点击次数：4 更新时间：2026-04-01

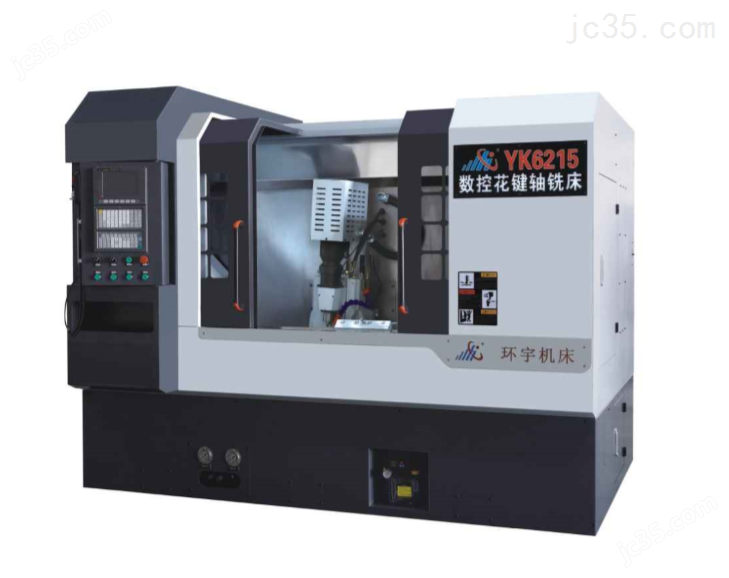

数控花键轴铣床是一种专门用于加工轴类零件上的花键、齿轮及螺旋槽的高效精密机床，广泛应用于汽车传动系统、工程机械及航空航天等领域。其核心价值在于通过数控系统实现刀具与工件的精确联动，在一次装夹中完成花键的连续分度切削，从而获得高精度的齿形和高效率的加工节拍。为了实现稳定、高效的切削，数控花键轴铣床由多个关键部件协同构成。以下是关于各组成部件功能特点的具体介绍。
1、高刚性床身与立柱
作为整机的支撑基础，床身通常采用优质铸铁整体铸造，并经过时效处理消除内应力。其功能特点在于具有高抗弯和抗扭刚度，能够有效吸收和抑制铣削过程中产生的振动，保持刀具与工件相对位置的稳定。导轨面经过精密磨削，为各运动部件提供精确的导向。
2、主轴箱与主轴系统
主轴系统是驱动工件旋转的核心部件，由主轴电机、高精度轴承及主轴箱体构成。其功能特点在于采用伺服主轴电机，实现无级调速和精确的角位移控制。主轴轴承采用高精度角接触球轴承，经过预紧，确保主轴在重切削下仍能保持高回转精度和刚性，满足花键分度的高精度要求。
3、数控刀架与铣头
该部件安装有花键滚刀或铣刀盘，是执行切削的直接单元。其功能特点在于刀架可在垂直或水平方向进行精密进给，并具备自动让刀功能，在退刀时避免划伤已加工表面。铣头主轴通常采用高刚性设计，能够承受滚削加工产生的巨大径向力。内置的冷却液通道将切削液精准喷射至切削区域。
4、工件夹紧与尾座系统
工件夹紧装置通常采用液压卡盘或弹簧夹头，提供强劲且可调的夹紧力，确保工件在切削中不打滑。尾座用于支撑长轴类工件的另一端，其功能特点在于采用液压或手动驱动，顶尖压力可调，并可沿床身导轨移动以适应不同长度的工件。尾座套筒具备足够的刚性，防止加工中工件变形。
5、数控系统与伺服驱动
作为控制中枢，通常采用专用的CNC系统，具备电子齿轮箱功能，能够精确控制主轴（工件旋转）与刀架（刀具进给）之间的同步运动，实现各种模数花键的展成加工。其功能特点在于可存储多种加工参数，实现自动化循环，并实时监测加工状态。
