科学干预花键轴铣床故障是保障长期稳定运行的关键
点击次数：7 更新时间：2026-03-02

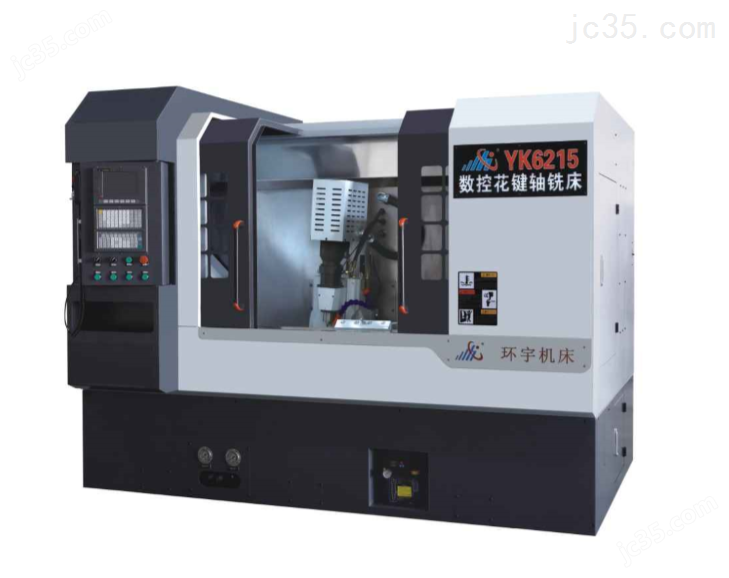

花键轴铣床是用于加工内外花键、渐开线齿形及同步器齿圈的关键设备，广泛应用于汽车变速箱、工程机械、航空传动系统等高精度制造领域。然而在实际使用中，可能会因刀具磨损、装夹误差、机床振动或参数设置不当，出现齿形超差、齿距累积误差大、表面振纹或刀具崩刃等问题，轻则返工，重则报废昂贵工件。快速识别花键轴铣床故障根源并科学干预，才能保障铣得精、键得稳、效得高。
一、花键齿形轮廓超差（齿顶/齿根不吻合）
原因分析：
铣刀修磨后前角/后角偏差；
分度蜗轮副间隙过大或磨损；
工件装夹偏心或顶尖松动。
解决方法：
使用专用样板或三坐标测量仪检测铣刀廓形，超差刀具送专业修磨；
调整分度蜗杆轴向间隙（通常≤0.02mm），必要时更换蜗轮副；
采用高精度弹簧夹头或液压芯轴装夹，用千分表校正工件跳动≤0.01mm。
二、齿距累积误差（Fp）超标
原因分析：
分度伺服电机编码器信号干扰或参数漂移；
滚珠丝杠螺距误差未补偿；
加工中切削力突变导致系统弹性变形。
解决方法：
检查编码器电缆屏蔽层是否接地良好，排除变频器干扰；
通过激光干涉仪检测X/C轴定位精度，在数控系统中输入螺距误差补偿值；
优化切削参数：降低进给量（如0.15mm/rev→0.10mm/rev），采用分粗精铣两道工序。
三、加工表面出现周期性振纹
原因分析：
主轴轴承磨损或刀具动平衡不良；
切削共振（刀具-工件系统固有频率匹配）；
床身地基松动或导轨润滑不足。
解决方法：
检测主轴径向跳动（应＜0.005mm），更换高精度角接触轴承；
对盘形铣刀做动平衡（G2.5级），紧固刀盘螺栓至规定扭矩；
调整转速避开共振区（如原800rpm改为850rpm），并确保地脚螺栓紧固、导轨油路畅通。
