五轴花键铣整机性能依赖于多个精密协同模块的集成
点击次数：43 更新时间：2026-01-21

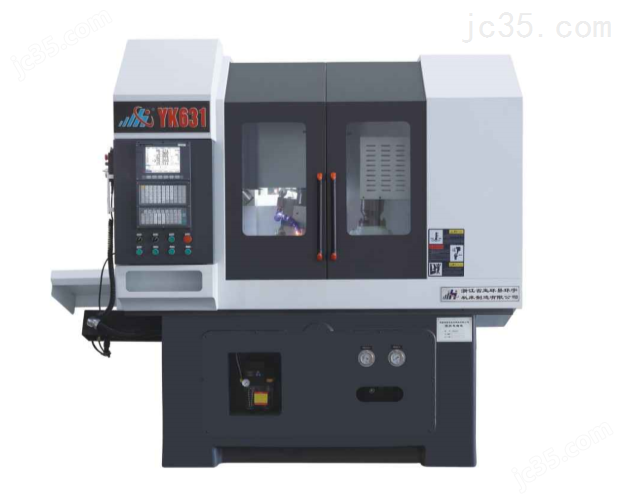

五轴花键铣是传动零部件制造的关键装备，专用于加工汽车变速箱轴、航空发动机花键轴、风电主轴等高精度内/外花键、渐开线齿形及复杂螺旋槽结构。其融合五轴联动控制、高刚性结构与专用刀具系统，实现一次装夹、全轮廓成形。五轴花键铣整机性能依赖于多个精密协同模块的集成，深入理解各组成部件的功能特点，是高效应用与工艺优化的基础。
一、五轴联动数控系统
高性能CNC控制器：支持RTCP（旋转刀具中心点）功能，确保刀尖轨迹精准；
专用花键加工软件：内置渐开线、三角形、矩形等花键参数化编程模块，自动生成G代码；
实时误差补偿：对热变形、几何误差进行动态修正，保障微米级精度。
二、高刚性床身与运动机构
整体铸造床身+箱中箱结构：高阻尼特性抑制振动，提升表面质量；
直线电机或高精度滚柱导轨：X/Y/Z轴实现高速进给（≥30m/min）与高定位精度（±0.005mm）；
双摆角铣头（A/C轴）：
A轴（俯仰）±110°，C轴（旋转）360°连续，实现任意空间角度加工；
内置高扭矩力矩电机，响应快、无背隙。
三、专用花键铣刀系统
硬质合金成形铣刀或滚铣刀盘：可一次走刀完成多齿花键，效率比传统插削高5–10倍；
HSK-A63或CaptoC6接口：高刚性刀柄确保高速切削稳定性；
内冷通道设计：高压冷却液直达切削区，延长刀具寿命并排屑顺畅。
四、工件主轴与尾座
高精度伺服主轴：C轴分度精度≤5″，支持同步铣削与分度铣；
液压/气动尾座：自动顶紧，适应不同长度轴类件，防止加工变形；
中心架辅助支撑（长轴机型）：减少悬伸振动，保障细长轴加工精度。
五、自动换刀与冷却系统
链式刀库（20–40把）：支持花键刀、倒角刀、钻头等复合加工；
高压大流量冷却系统（70bar）：有效冲刷深槽铁屑，防止二次切削；
油雾收集装置：保障车间环境与操作健康。
