数控花键轴铣床良好性能背后是多个关键部件的精密协同与功能集成
点击次数：37 更新时间：2025-12-01

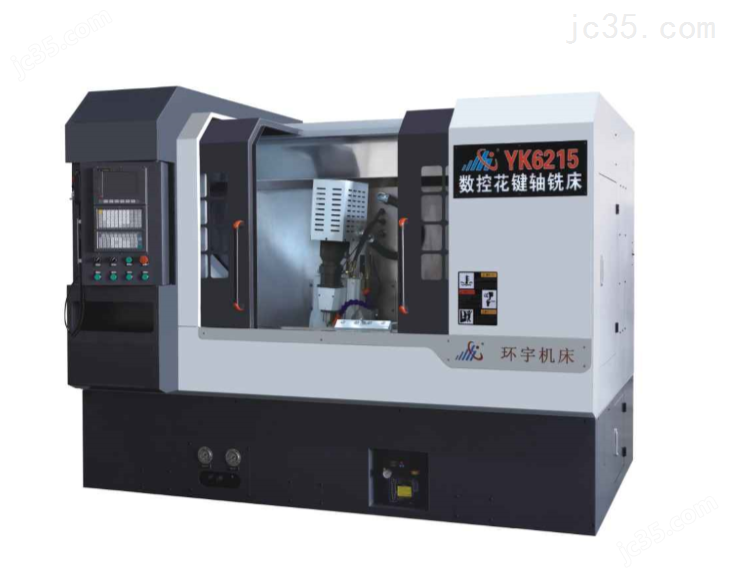

数控花键轴铣床是专用于高效、高精度加工内外花键、渐开线齿形、螺旋槽及复杂轴类零件的齿轮加工设备，广泛应用于汽车变速箱、工程机械、航空航天传动系统等领域。其融合多轴联动、滚铣复合与智能控制技术，实现一次装夹、全序成形，显著提升加工效率与齿形精度。数控花键轴铣床良好性能的背后，是多个关键部件的精密协同与功能集成。
一、高刚性床身与立柱
采用高强度树脂砂铸铁整体结构，经有限元优化设计与振动时效处理，具备优异的抗弯抗扭刚度。X/Y/Z三轴导轨多为高精度滚柱直线导轨或静压导轨，重复定位精度达±0.003mm，确保在强力滚铣过程中抵抗切削力变形，保障齿形一致性。
二、复合主轴系统
工件主轴（C轴）：由大扭矩伺服电机驱动，支持高精度分度与连续螺旋插补，分度精度≤±5″；
刀具主轴（B轴）：集成高速电主轴（转速3,000–6,000rpm），可安装滚刀、铣刀或成型刀，实现滚铣复合加工；
同步控制：C轴与B轴严格电子齿轮耦合，确保滚刀与工件按恒定速比啮合，避免乱齿。
三、多轴联动数控系统
支持五轴联动（X/Y/Z/B/C），可直接导入CAD/CAM生成的G代码。内置花键专用加工循环（如渐开线、三角形、矩形花键），自动计算切入/切出路径、修整补偿及螺旋角偏置，大幅简化编程。
四、自动换刀与刀库系统
部分机型配备12–24位链式或盘式刀库，支持自动更换滚刀、粗精铣刀及测量探头，实现粗铣—精铣—在线检测一体化流程，减少人工干预，提升设备利用率。
五、在线测量与补偿模块
接触式测头：加工后自动测量键槽位置、齿厚及跨棒距，数据反馈至系统进行刀具磨损补偿；
激光对刀仪：自动识别刀具直径与长度，确保换刀后零点一致；
热变形补偿：通过温度传感器实时修正主轴热伸长误差。
六、冷却与排屑系统
高压内冷系统（30–70bar）：冷却液直达切削刃，有效抑制温升、延长刀具寿命；
链板式自动排屑器+油水分离：及时清除铁屑，保持工作区清洁，符合环保要求。
